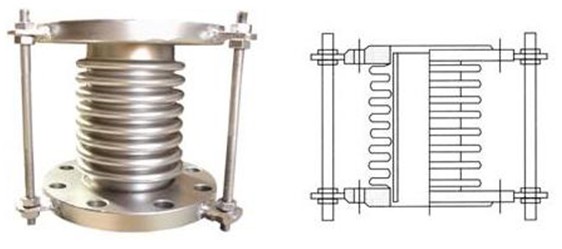

波紋補償器（JYG-BC型）
.jpg)
1、儲罐抗震軟管
2、泵連軟管
3、波紋補償器
主要用途：
安裝于儲罐的進出品管系，主要安裝在罐前閥之后，減輕儲罐的地震破壞以及用來補償儲罐的地基下沉，管線的熱脹冷縮，施工時的安裝偏差。
技術參數：
| 管體材質 Body |
法蘭材質 Glass Material |
工作溫度（℃） Ambient Temperature |
操作壓力 Operating Pressure |
連接方式 Joint type |
適用介質 Suitable Medium |
|
金屬網 304 波紋管 304 |
不銹鋼 304 301
碳鋼 CS 鑄鋼 WCB |
≤480℃ | 0.6～4.0MPa | 螺紋連接 Threaded 法蘭連接 Flange joint |
腐蝕性流體 Corrosive Fluid 非腐蝕性流體 Non Corrosive Fluid |
| DN | 最大橫向移量Y（mm）Max Lateral Deflection | |||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 金屬軟管全長（mm）Nominal Length | ||||||||
| 40 | 500 | 700 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 |
| 50 | 600 | 800 | 1000 | 1200 | 1300 | 1400 | 1500 | 1600 |
| 65 | 700 | 900 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 |
| 80 | 800 | 1000 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 |
| 100 | 900 | 1200 | 1300 | 1500 | 1600 | 1700 | 1800 | 1900 |
| 125 | 1000 | 1400 | 1600 | 1700 | 1900 | 2000 | 2100 | |
| 150 | 1300 | 1500 | 1800 | 2100 | 2200 | |||
| 200 | 1200 | 1500 | 1700 | 1800 | 2000 | 2200 | 2400 | 2500 |
| 250 | 1300 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 |
| 300 | 1500 | 1900 | 2200 | 2400 | 2600 | 2800 | 3000 | 3200 |
| 350 | 1600 | 2000 | 2300 | 2600 | 2800 | 3000 | 3200 | 3400 |
| 400 | 1700 | 2100 | 2500 | 2800 | 3100 | 3300 | 3600 | 3800 |
| 450 | ||||||||
| 500 | 1800 | 2200 | 2600 | 2900 | 3200 | 3400 | 3700 | 4000 |
| 600 | 1900 | 2400 | 2800 | 3100 | 3400 | 3700 | 3900 | 4200 |
| 700 | 2100 | 2800 | 3000 | 3400 | 3600 | 4000 | 4200 | 4500 |
尺寸表：
| 公稱通徑DN(mm)Nominal diameter | 波數 Number Of Bellows |
補償器Expansion Joint | 總長 Overall length |
||
| 0.6Mpa | 1.0Mpa | 1.6Mpa | |||
| 40 | 8 | 12 | 11 | 12 | 140 |
| 50 | 8 | 16 | 15 | 13 | 160 |
| 65 | 8 | 21 | 18 | 14 | 190 |
| 80 | 8 | 25 | 22 | 17 | 215 |
| 100 | 8 | 30 | 24 | 18 | 240 |
| 150 | 8 | 35 | 27 | 20 | 260 |
| 200 | 8 | 40 | 30 | 20 | 280 |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
訂貨須知：
1、訂貨時請注明產品尺寸、操作壓力及材質。
2、當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
